鐵路工務器材

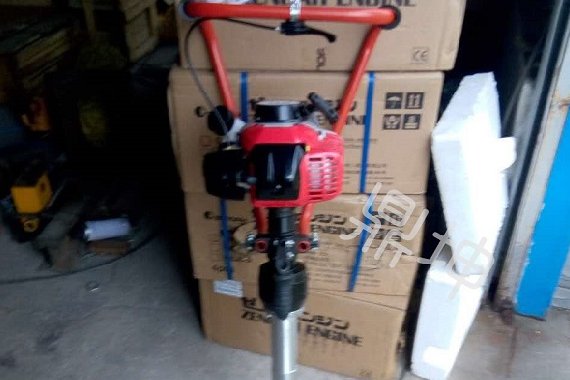

ND-4型手提式內燃搗固鎬
ND-4型手提式內燃搗固鎬是鐵路道床養護的一種小型養路機械，主要適用于道岔及繁忙線路上利用列車間隔進行的搗固作業，它具有重量輕、體積小、性能優良、壞損率低、上下道方便迅速、操作輕便等優點。
汽油機油箱容積：0.95L
輸出動力：1.6hp
振動頻率：120-150Hz
偏心軸旋轉速度：8500±500r/min
使用環境：-5℃-40℃
汽油機功率：2.0Hp/7000-7500rpm
外形尺寸：350×360×1030(mm)
激振力：4200N
整機重量：14.5kg
1.1檢查或緊固機器各部螺栓和螺紋連接處，應連接牢固。
1.2將汽油和二沖程小松汽油機專用潤滑油以50:1的比例混合，并搖拌均勻。
1.3將混合汽油灌入汽油機機箱，擦凈外表面殘留的汽油。
1.4向偏心塊軸承內注油（30號機械油）。注油時，先從套筒端蓋上卸下M6x10內六角螺釘，然后用針管向油孔內注油，注油完畢，再將螺釘緊固。首次注入量為20ml，以后每工作100小時注油一次，每次注油10ml。
注意：棒內潤滑油不可過量，油面高度以不接觸到偏心塊下端軸承為宜。
技術參數：
內燃機：日產小松G4L汽油機油箱容積：0.95L
輸出動力：1.6hp
振動頻率：120-150Hz
偏心軸旋轉速度：8500±500r/min
使用環境：-5℃-40℃
汽油機功率：2.0Hp/7000-7500rpm
外形尺寸：350×360×1030(mm)
激振力：4200N
整機重量：14.5kg
基本結構與工作原理：
本機采用汽油機與搗固棒直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成。其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產生振幅實現搗固作業。基本結構：
1啟動手柄、2汽油機、3手把、4離合器、5減振裝置、6搗固棒、7鎬頭使用與維護:
1、使用前的準備。1.1檢查或緊固機器各部螺栓和螺紋連接處，應連接牢固。
1.2將汽油和二沖程小松汽油機專用潤滑油以50:1的比例混合，并搖拌均勻。
1.3將混合汽油灌入汽油機機箱，擦凈外表面殘留的汽油。
1.4向偏心塊軸承內注油（30號機械油）。注油時，先從套筒端蓋上卸下M6x10內六角螺釘，然后用針管向油孔內注油，注油完畢，再將螺釘緊固。首次注入量為20ml，以后每工作100小時注油一次，每次注油10ml。
注意：棒內潤滑油不可過量，油面高度以不接觸到偏心塊下端軸承為宜。
