鐵路工務器材

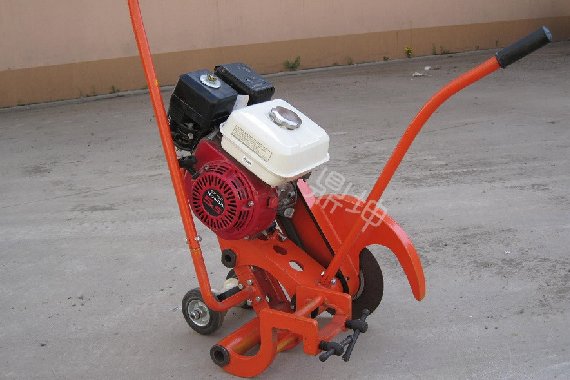

NQG-5Ⅲ型內燃鋼軌鋸軌機
一、適用范圍
NQG-5Ⅲ型內燃切軌機適用于切割43kg/m～75kg/m鋼軌，切割斷面質量符合鐵道行業標準的要求，是鐵路工務部門砂輪片利用率高，切割片斷面質量高，操作簡便，便于移動，使用安全、適用范圍廣等特點。
二、主要技術參數
1、內燃機：
1）型號 HONDA GX200 (原裝日本進口)
2）功率 4.8kW
3）轉速 3600r/min
2、薄片砂輪（主軸）：
1）主軸轉速 3030r/min
2）規格 Φ400×Φ32×4
3、切割時間 60kg/m鋼軌，≤120S
4、薄片砂輪使用次數 50kg/m使用≥4次
60kg/m使用≥3次
5、整機質量 39.5kg
三、基本結構與工作原理
工作原理：依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。
1、主運動：由發動機經離合器、驅動V帶傳動使主軸（薄片砂輪）回轉。
2、進給運動：利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂（卡軌機構）中心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。
NQG-5Ⅲ型內燃切軌機適用于切割43kg/m～75kg/m鋼軌，切割斷面質量符合鐵道行業標準的要求，是鐵路工務部門砂輪片利用率高，切割片斷面質量高，操作簡便，便于移動，使用安全、適用范圍廣等特點。
二、主要技術參數
1、內燃機：
1）型號 HONDA GX200 (原裝日本進口)
2）功率 4.8kW
3）轉速 3600r/min
2、薄片砂輪（主軸）：
1）主軸轉速 3030r/min
2）規格 Φ400×Φ32×4
3、切割時間 60kg/m鋼軌，≤120S
4、薄片砂輪使用次數 50kg/m使用≥4次
60kg/m使用≥3次
5、整機質量 39.5kg
三、基本結構與工作原理
工作原理：依據無齒鋸切削原理，利用擺動機構，使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動，薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小，從而減少薄片砂輪的磨耗，提高薄片砂輪利用率及工作效率。
1、主運動：由發動機經離合器、驅動V帶傳動使主軸（薄片砂輪）回轉。
2、進給運動：利用切割臂與擺臂的相對擺動，靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂（卡軌機構）中心平面旁側，并懸臂較長，因此鋸片可切到鋼軌底。
