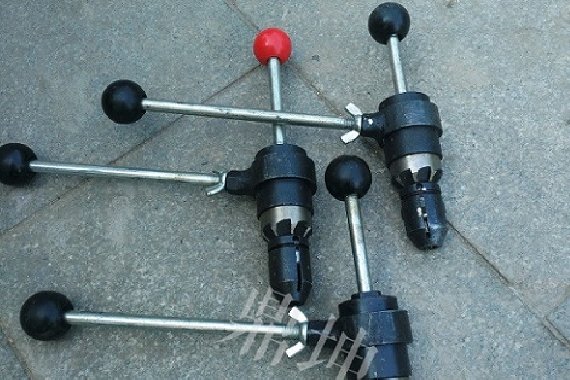

DJQ-Ⅰ型單邊倒角器

一、適用范圍
DJQ-Ⅰ型單邊倒角器，是消除鋼軌鉆孔機鉆孔后尖角處應力集中的專用工具。具有結構緊湊、專業用于鐵路施工建設、體小重輕、攜帶方便等特點。是鋼軌鉆孔作業中不可缺少的必備工具。
二、主要技術參數
  1、倒角直徑： φ32
  2、倒角切削扭矩：       Tmax=10N·m
  3、手搬桿搬動力：       Fmax=55N（L=180）
  4、工作效率：               一個倒角/10秒
  5、機具外廓尺寸：長×寬×高=180×50×190
  6、整機質量：               1Kg
三、基本結構與工作原理
  原理：往復搬動手搬桿（星輪外套），使超越離合器星輪間歇轉動，從而錐形角刀間歇轉動，以進行主切削運動；而軸向進給切削，主要是靠壓力產生的軸向力，推動錐形角刀軸向進給；機具的卡緊主要是靠推動有錐度的推桿，使“卡爪”脹緊在Φ32孔的內表面上，爪鉤并卡在軌腹壁上。
  結構：
  1、主運動—由手搬桿→星輪外套→星輪、滾柱、壓簧→錐形角刀…組成。
  2、進給運動—由壓簧→調整螺母（堵）…組成。
  3、卡緊機構—由推桿→卡頭→卡爪→扭簧…組成。
四、使用方法與維護
  1、首先拉動推桿，將卡頭插入鉆孔內，再推動推桿，使工具脹緊在孔內。
  2、卡緊后，開始往復擺動手搬桿，便可進行倒角切削，約10秒鐘可倒完。
  3、倒角完畢，再將推桿拉回，使卡頭端卡爪松開即可將機具卸下鋼軌。
  4、軸向進給壓力的大小，可適當地通過旋動調整螺母（堵）進行調整。
  5、星輪套左腔的推力滾珠要定期注入潤滑脂。
