YBX-1型提速道岔滑床板液壓拔銷器

產品簡介

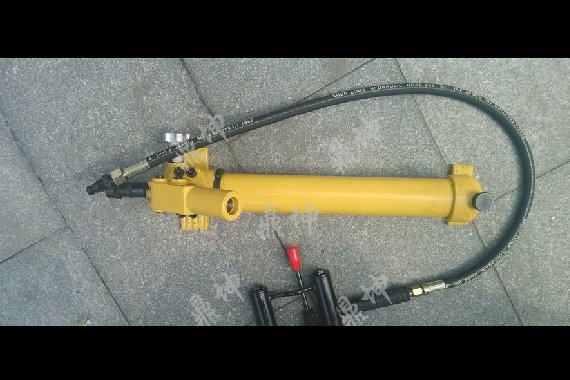

YBX-1型提速道岔滑床板液壓拔銷器是一種適用于鐵路提速道岔養護維修的專用工具。YBX-1液壓拔銷器由于拆卸AT60尖軌滑床板上銷釘時，其它工具因空間狹小不便拆卸。公司根據工務現場實際情況，特研制開發本液壓拔銷器，以滿足工務部門道岔維護保養作業的需要。該機具主要由手動液壓泵、快速接頭、高壓軟管、銷釘拔出工作頭組成。銷釘拔出工作頭由雙柱塞頂推油缸和銷鉗組成。該機具由于拔出工作頭設計上采用雙頂推油缸，夾鉗處在雙頂推油缸的中間位置，且在同一平面上，柱塞與銷鉗受力均勻。換向使用時，由于工作頭對稱設計，正反安裝無需重新連接高壓油管。本機具有結構緊湊、安裝操作方便、受力合理、使用壽命長等特點。

主要技術參數

        1、額定拔銷力              30 kN
        2、額定系統壓力            48 MPa
        3、最大拔銷量              125 mm
        4、手動液壓泵手柄操作力   ≤ 200N
        5、整機質量               ≤ 10kg

使用方法

撥銷作業時，手持拔銷器手柄，板開活動鉗口，使柱塞頂推油缸緊貼軌底面,并使固定鉗口滑入T型銷釘頭部長方體帽的一側，松開活動鉗口手柄，活動鉗口在復位彈簧的作用下自動卡住T型銷釘長方體帽的另一側；安裝到位后，壓動手動液壓泵同時向頂推油缸供給高壓油液，油缸柱塞受壓后作用在銷釘上，將銷釘從滑床板中拔出，如要將銷釘全部拔出，需在活塞桿頭部裝上接套，方可全部取出整根銷釘；作業完畢后，打開回油閥，柱塞自動復位，再取出拔銷器。
