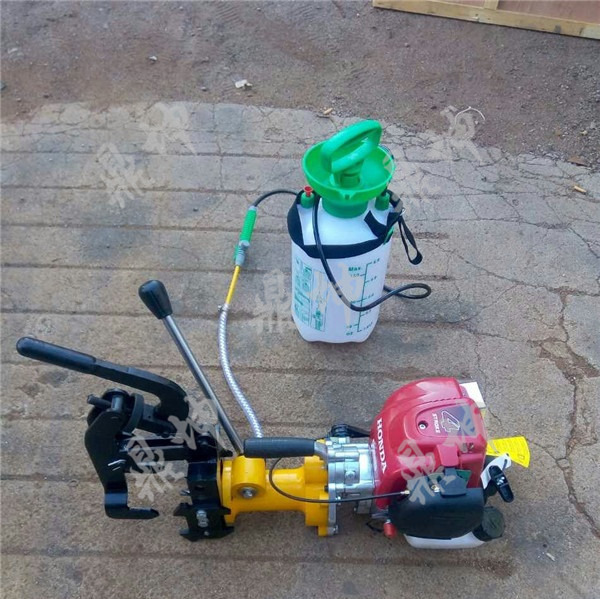

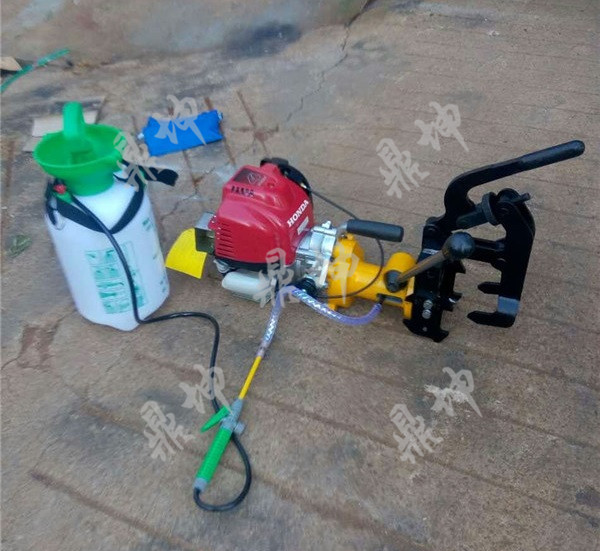

NZG-31型內燃鋼軌鉆孔機

一、概述

        NZG-31型內燃鋼軌鉆孔機適用于無電源地區間作業的大功率養路機械，該機采用內燃機為的動力，體積小、操作簡單、維修方便，是對75kg、60kg、50kg、43kg鋼軌進行鉆孔作業的理想機具。本鋼軌鉆孔機適用于工務及工程部門對鋼軌的接頭孔及道岔的基本軌進行鉆孔，也適用于電務及工程部門對鋼軌放入導接線塞釘孔進行鉆孔。工務部門采用空心鉆頭，電務部門采用專用麻花鉆頭。該鉆孔機具有安全可靠、裝卡迅速、鉆孔精度高、時間短、效率快、重量輕、操作簡單、靈活方便之特點。

二、主要技術參數

        鉆孔直徑：￠9.8--￠36mm
        額定功率：1.2kw
        額定轉速： 270r/min
        精確度：0.2mm
        鉆孔時間：30—45Second
        外型尺寸：500×380×280mm
        整機質量：17kg

三、結構特點

        本鋼軌鉆孔機由卡具、軸套進給裝置、工作裝置、減速器、汽油機、等部分組成。汽油機的動力通過離合器、減速器、工作裝置、傳給主軸帶動鉆頭旋轉。

四、使用方法

        安裝鉆頭：將主軸前部相互垂直的兩個頂絲旋松，裝入鉆頭并使鉆頭柄兩個平面對準頂絲，旋緊頂絲。
        調整頂塊：卡具下部有四個頂塊，卡具體側面有不同型的頂塊位置標記，旋松頂塊螺栓（不用旋下），根據所鉆鋼軌型號調整好頂塊位置，旋緊螺栓。
        加入燃油：旋開油箱上部的油箱蓋，加入90#（或93#）汽油，旋緊油箱蓋。
        裝卡鉆孔機：卡具頂絲豎直使用可以用作提手，提起鉆孔機，使卡具上部橫梁的側面靠緊標尺擋塊的側面，旋緊頂絲，卡住鋼軌。
        接好冷卻水：本機配有一個壓力水壺，將水壺灌滿涼水，旋緊壺蓋。鉆孔機側面有一個水管接頭，將水管與鉆孔機水管接頭連接，將壓力壺加壓，檢查系統不應漏水。
        注意事項：水壓系統必須要有壓力，若無壓力不許使用，否則燒毀鉆頭。
        啟動汽油機：嚴格按照汽油機的使用說明書操作汽油機。
        當汽油機的轉速達到2000rpm時主軸才能旋轉，加大油門使主軸轉速達到400rpm，打開冷卻水，扳動進給手柄，開始鉆孔操作。
