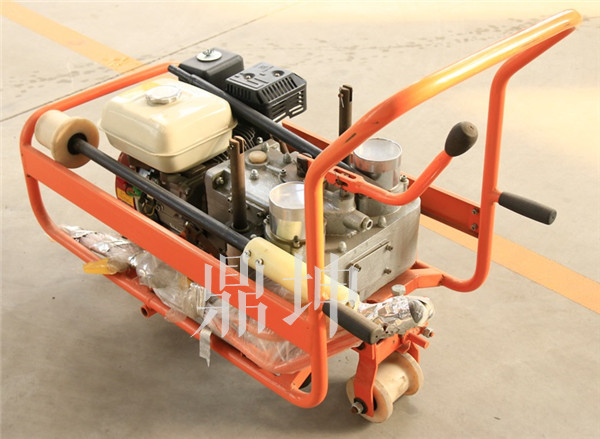

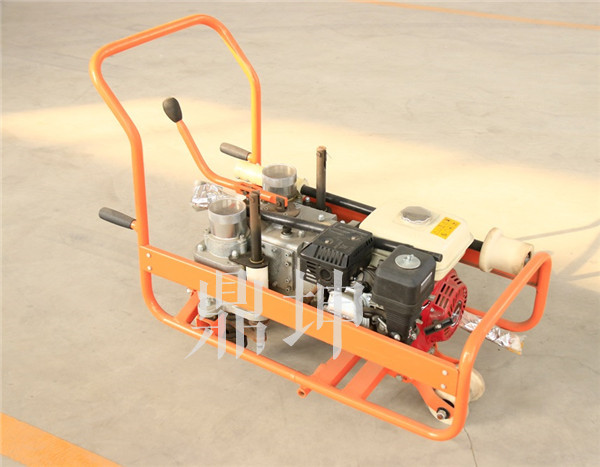

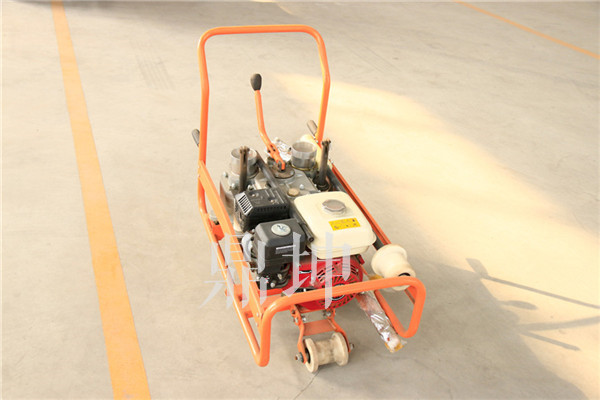

NLB-600雙頭內燃機械螺栓機動扳手

一、適用范圍
        NLB-600型內燃機械螺栓扳手是鐵路工務施工方的施工利器，適用于鐵路線路軌枕螺栓螺母的旋松和緊固作業。該機為雙套筒同時作業，反向扭矩超大于600N·m，可以旋松各種銹蝕螺栓，工作效率高。同時改沖擊扭矩為靜扭矩，使作業過的鋼軌扣件壓力誤差小；換向靈活，控制集中，操作簡便，是大量繁雜的松、緊螺栓作業不可缺少的必備設備。
二、主要技術參數
        1、汽油機型號：本田GX160
        2、汽油機額定功率：4.0KW
        3、汽油機轉速：1800r/min
        4、主軸轉速：73-78r/min
        5、套筒數量：2
        6、套筒中心距：214±0.5mm
        7、旋緊扭矩可調：80-170 N?m
         8、旋松扭矩：＞600N?m
         9、出廠旋緊扭矩125 N?m
        10、工作效率：≥10個/分
        11、質量：79kg
        12、外形尺寸：855×490×820（mm）
三、基本結構與工作原理
    工作原理：
        內燃機械螺栓扳手由汽油機驅動，帶動齒輪減速，通過撥動換向手柄進行換向，經過圓孤傘齒輪減速，將扭矩傳遞到牙嵌離合器上，將設定好的扭矩傳遞給主軸套筒。
    基本結構：
        由1汽油機GX200、2機架、3輔助支承套、4操作桿、5扭矩調整手柄、6換向手柄、7扭矩刻度罩、8調整螺釘、9套筒總成、10軌行輪總成
