一、適用范圍

    DJQ-Ⅰ型單邊倒角器，是消除鋼軌鉆孔后尖角處應力集中的專用工具。具有結構緊湊、專業用于鐵路施工建設、體小重輕、攜帶方便等特點，是鋼軌鉆孔作業中不可缺少的必備工具。

二、主要技術參數

    1、倒角直徑：           φ32

    2、倒角切削扭矩：    Tmax=10N·m

    3、手搬桿搬動力：    Fmax=55N（L=180）

    4、工作效率：          一個倒角/10秒

    5、機具外廓尺寸：    長×寬×高=180×50×190

    6、整機質量：          1Kg

三、基本結構與工作原理

    原理：往復搬動手搬桿（星輪外套），使超越離合器星輪間歇轉動，從而錐形角刀間歇轉動，以進行主切削運動；而軸向進給切削，主要是靠壓力產生的軸向力，推動錐形角刀軸向進給；機具的卡緊主要是靠推動有錐度的推桿，使“卡爪”脹緊在Φ32孔的內表面上，爪鉤并卡在軌腹壁上。

    結構：

    1、主運動—由手搬桿→星輪外套→星輪、滾柱、壓簧→錐形角刀…組成。

    2、進給運動—由壓簧→調整螺母（堵）…組成。

    3、卡緊機構—由推桿→卡頭→卡爪→扭簧…組成。

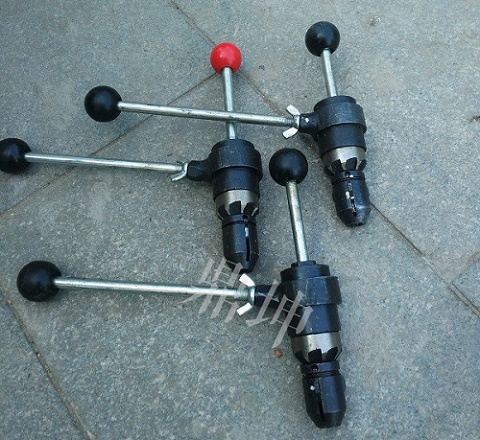

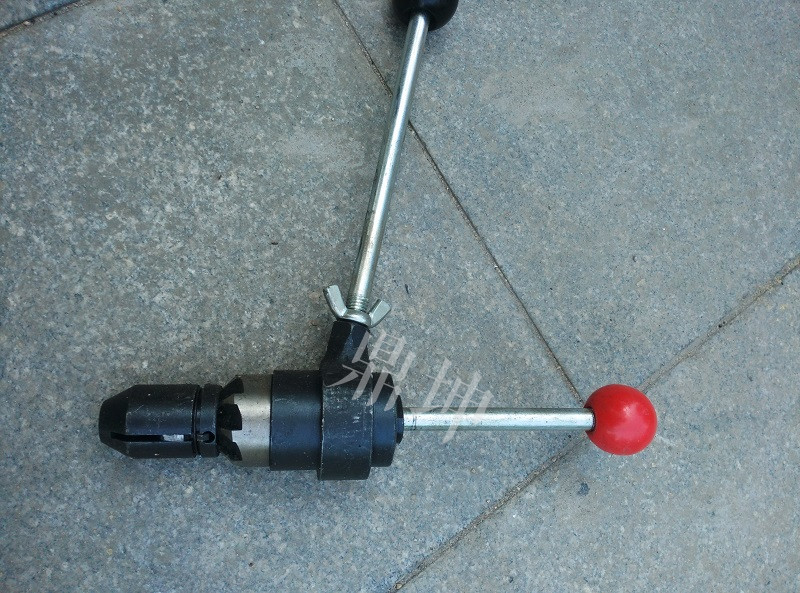

    主要結構如圖示：

    1手搬桿、2推桿、3卡頭、4卡爪、5調整螺母、6星輪外套、7錐形角刀

四、使用方法與維護

    1、首先拉動推桿，將卡頭插入鉆孔內，再推動推桿，使工具脹緊在孔內。

    2、卡緊后，開始往復擺動手搬桿，便可進行倒角切削，約10秒鐘可倒完。

    3、倒角完畢，再將推桿拉回，使卡頭端卡爪松開即可將機具卸下鋼軌。

    4、軸向進給壓力的大小，可適當?shù)赝ㄟ^旋動調整螺母（堵）進行調整。

    5、星輪套左腔的推力滾珠要定期注入潤滑脂。
