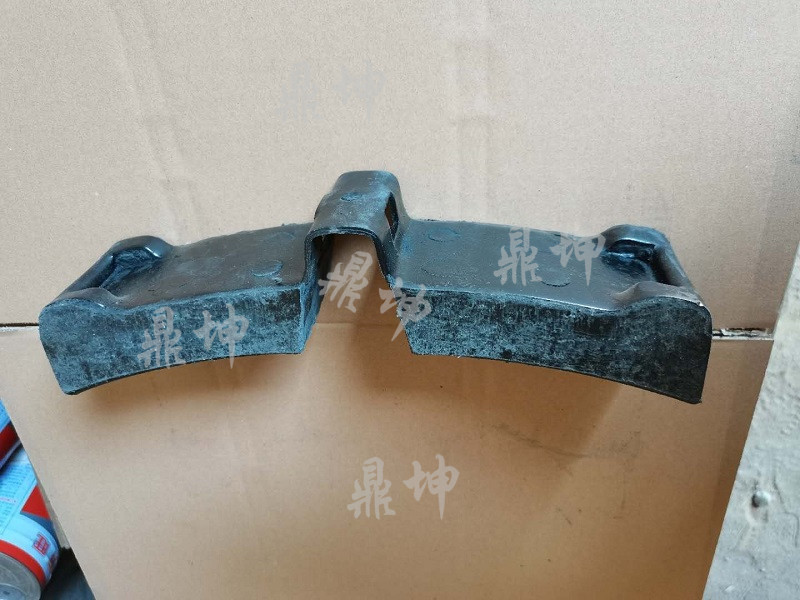

HGM-B型車輛高摩合成閘瓦

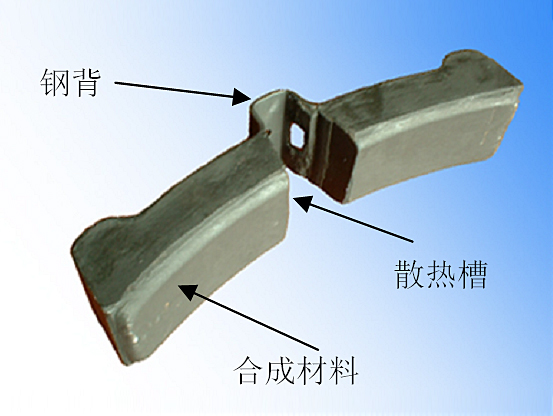

　　HGM-B型貨車用高摩擦系數合成閘瓦由鋼背和合成材料兩部分組成，中間有一散熱槽。
　　鋼背 — 由4mm以上厚的鋼板制成（鋼板材質的牌號為Q235－A，其性能符合GB/T 700的規定）。鋼背外弧為R450mm。鋼背沖有φ16mm的孔8個。使合成材料牢固的粘附在鋼背上。
　　合成材料— 合成材料是閘瓦的摩擦體，它在制動時直接與車輪踏面接觸，產生摩擦力。它是由橡膠、樹脂為主體，加以摩擦調節劑、填料等復合而成。外觀為灰黑色。
　　散熱槽 — 起散熱和排污作用，同時可以適應踏面圓弧的工作條件。

　　HGM-B型貨車用高摩合成閘瓦主要適用于最高運行速度為120km/h，軸重不大于25t的貨車制動。它與其它閘瓦相比，具有較好的制動性能，摩擦性能穩定，對車輪踏面無熱裂損傷，耐磨性能好，使用壽命長，重量輕，無鉛、無石棉，適應環保要求特點。
    1）、最大外形尺寸為長350mm、寬86 mm、厚45 mm。適用車輪直徑840mm。外形幾何尺寸符合鐵道科學研究院2009年發布《高摩擦系數合成閘瓦》（TKZW04A-00-00）圖紙要求。
    2）、物理、力學性能、制動摩擦磨損性能滿足TB/T 2403-2010《鐵道貨車用合成閘瓦》H閘瓦要求。
    3）、粘結強度滿足TB/T 2403-2010《鐵道貨車用合成閘瓦》要求。
