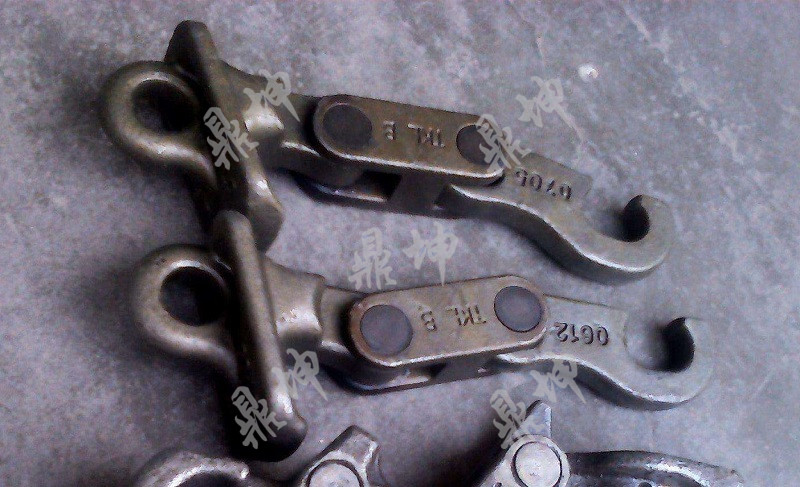

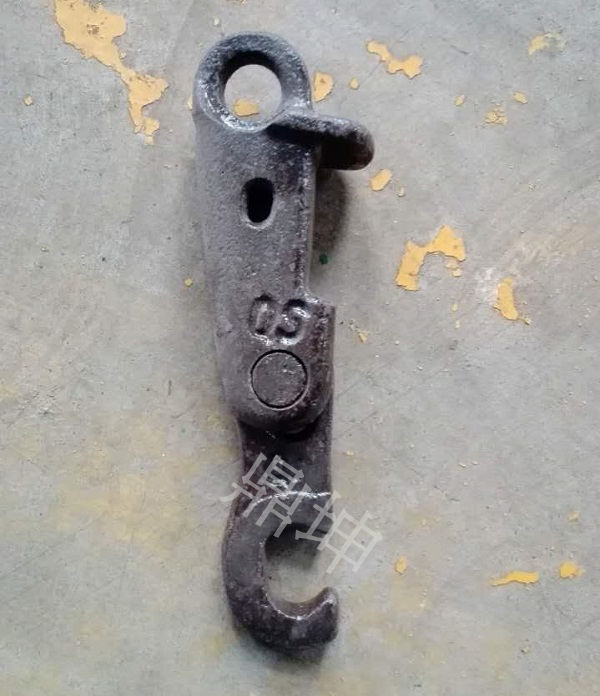

13號車鉤上鎖銷裝配

    13號車鉤分為上作用式車鉤和下作用式車鉤。13號車鉤上鎖銷裝置為上作用式車鉤提起鉤鎖之用。
    上鎖銷頂部有一凸檐，控制上鎖銷下落位置，并可防止雜物掉入鉤鎖腔內(nèi)。上鎖銷下部有上防脫（跳）止端，在閉鎖位置時起防脫（跳）作用。上鎖銷和上鎖銷桿采用沉頭鉚釘活動連接，不但便于檢修時取下鉤鎖，更重要的是在閉鎖位置時，使上鎖銷和上鎖銷桿成弓形，有利于鎖銷起防脫（跳）作用。

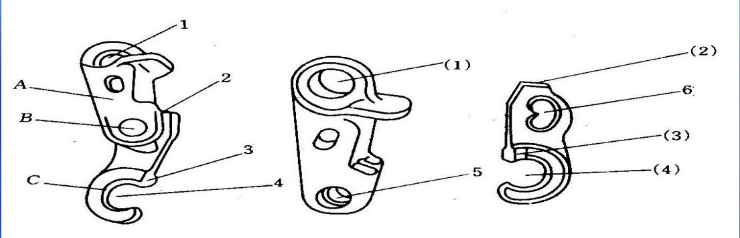

13號車鉤上鎖銷裝配構(gòu)成

A-上鎖銷；B-沉頭鉚釘；C-上鎖銷桿；1（1）-上鉤提桿作用孔；2（2）-上防脫（跳）止端；

3（3）-上鎖銷桿活動止擋；4（4）-鎖軸回轉(zhuǎn)鉤形孔；5-沉頭鉚釘孔；6-腰形孔
