13號車鉤下鎖銷裝配

    13號車鉤分為上作用式車鉤和下作用式車鉤。13號車鉤下鎖銷裝置為下作用式車鉤推起鉤鎖之用。
    下鎖銷裝配是由下鎖銷、下鎖銷鉤和下鎖銷體組成，用沉頭鉚釘活動連接。下鎖銷鉤以轉軸孔和鉤頭下鎖銷鉤轉軸連接，另一端和下鎖銷體相連接；下鎖銷體另一端和下鎖銷相連，其上有二次防脫（跳）尖端，中部有回轉擋和鉤提桿止檔；下鉤銷另一端由下鎖銷軸和鉤鎖軸的下鎖銷孔相連。

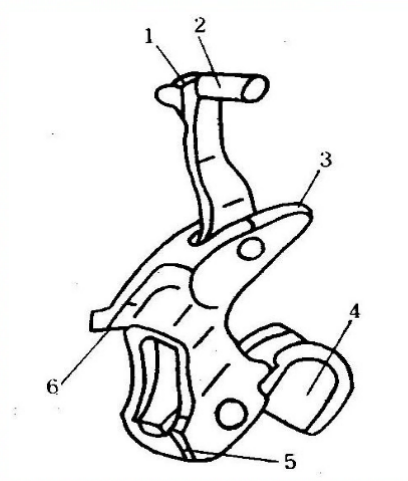

圖為13號車鉤下鎖銷裝置
1-下鎖銷防脫（跳）臺；2-下鎖銷軸；3-二次防脫（跳）尖端；
4-轉軸孔；5-回轉擋；6-車鉤提桿止擋
